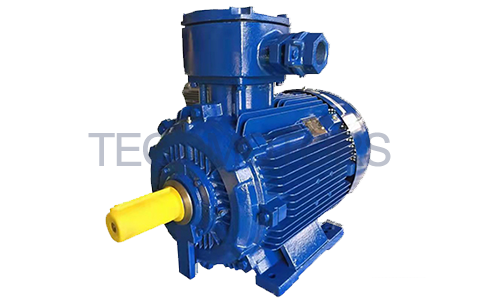

GB2/IE4防爆电机
无锡万向娱乐电机有限公司研发生产的型号为TEB4（AFMY/AFMU）的防爆电机，符合国家二级能效标准（IE4/GB2），属于高效率防爆电机
- 型号： TEB4
- 品牌： 万向娱乐/TECO
GB2/IE4防爆电机产品参数：
产品型式：AFMY/AFMU
输出功率：0.75KW～315KW
极 数：2P-6P
额定频率：50HZ
额定电压：Fr#80-Fr#100：200V~480V | Fr#112-Fr#132：200V~690V | Fr#160-~Fr#355：200V~1140V
转矩控制：递减转矩（VT）：5-50 Hz | 恒转矩（CT）：25-50HZ | 恒功率（CP）：50-100 Hz
但是，2级45KW以上：恒功率50-60HZ | 4级200KW以上：恒功率50-60HZ
机 座 号：80M～355L
工作制：连续工作制SF1.0
防护结构：全封闭(IP 55)/备选方案：IP65
绝缘等级：F级绝缘
冷却方式：IC411
安装方式：AFMY：水平脚踏B3(IM 1001) | AFMU：水平法兰安装B5(IM 3001) | AFMY：水平脚和法兰安装B35(IM 2001) | AFMU：垂直法兰安装V1(IM 3011)。
电机应用：
环境条件：环境温度:-20℃~50℃
相对湿度:相对湿度小于90%(非凝结)
高度:不高于1000米。
危险地点：适用于第1区，EX d GroupⅡA，ⅡB，ⅡC
电源条件：电压:±10%，频率:±5%，最大值为10%组合电压和频率。但频率变化不超过±5%
启动方式：全电压直接启动或Y-△启动
驱动方法：直接耦合
旋转方向：顺时针，也适用于双向操作
电机组件：
框架 | Frame | 具有足够的抗爆炸强度得高级铸铁 |
端托架 | End Bracket | 高级铸铁 |
风扇罩 | Fan Cover | SPCC钢材 |
外部风扇 | External Fan | 导电聚丙烯(无火花材料)，铝 |
轴 | Shaft | 碳素钢，带键槽和键的圆柱形单延长线。 |
轴承 | Bearing | 180 m~355 L框架用真空脱气高质量开式轴承 |
润滑 | Lubricant | 矿物油，锂基润滑脂。 |
引线端子 | Lead Terminal | 最大6引线,无焊凸耳终端。 |
轴封 | Shaft Seal | 两端均采用伽马密封 |
接线盒 | Terminal Box | 铸铁，隔爆结构，超大号，电缆面向驱动端侧时从左侧或右侧引出，仅由制造商提供。有两种进线：橡胶护套电缆和钢管布线。 |
铁芯 | Iron Core | 高级绝缘冷轧电磁钢板 |
定子绕组 | Stator Winding | 预成型，随机缠绕，由重型聚酯漆包铜线制成。 |
定子绝缘 | Stator Insulation | F级绝缘系统。 |
清漆处理 | Varnish Treatment | 酚醛醇酸树脂清漆 |
转子绕组 | Rotor Winding | 整体铸造的鼠笼式、带端环和对夹叶片的铝导体。 |
喷漆 | Painting | 酚醛防锈底漆+油漆表面面漆 |
铭牌 | Name Plate | 不锈钢钢板 |
接地端子 | Grounding Terminal | 两个终端，一个设置在接线盒内部。另一个设置在框架外部。 |
防爆测试程序 | Test Procedure For | 根据GB3836.1和GB3836.2 |
测试程序 | Test Procedure | GB/T 1032方法B，IEC60034-2-1,全电压测量起动性能。 |
绕组温升 | Winding Temperature Rise | 通过S.F.1.0的电阻法，温升不超过80K |
外表面温度 | External Surface | 符合正弦功率的工作温度代码T4。 |
过速 | Over Speed | 120%Syn转速两分钟 |
过扭矩 | Over Torque | 160%，额定扭矩为15 SEC。 |
认证标记 | Certification Marking | 标准：EX d IB T4 GB(Fr#80~355) |

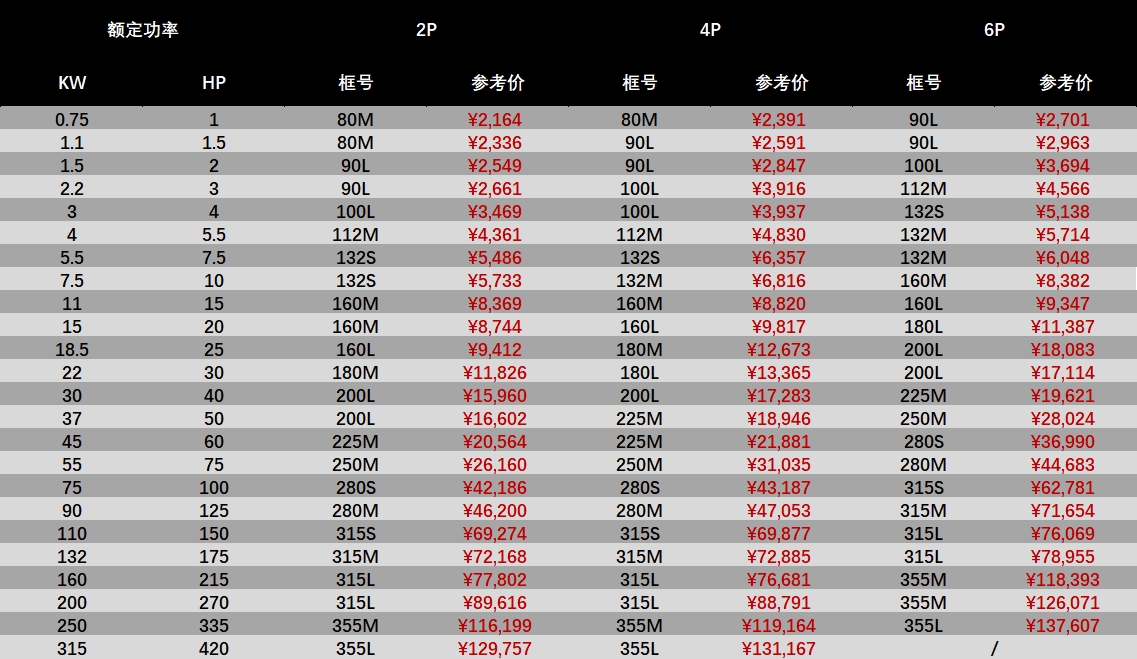

TEB4-2极参数及价格：
TEB4-4极参数及价格：
TEB4-6极参数及价格：
